Оборудование для производства керамического кирпича (из глины) полусухого гиперпрессованния (с обжигом)
ВАРИАНТ 3
Оборудование по изготовлению керамического кирпича из глины полусухого гиперпрессования (с обжигом), производительностью: 30 млн.шт./год или 58594 куб.м./год (350 рабочих дней/год)
СПЕЦИФИКАЦИЯ № 1 (Обжиг газом)
Оборудование по изготовлению керамического кирпича из глины полусухого гиперпрессования ( 400 кг/кв.см.), производительностью: 30 млн.шт./год или 58592 куб.м./год (350 рабочих дней/год)
|
Завод производительностью: 30 млн.шт./год – это 86400 шт./сутки, за 350 раб.дней/год
|
|
№
|
Наименование
|
Кол-во
|
По вопросам приобретения и ценам обращайтесь по реквизитам указанным в разделе "Контакты"
|
|
1
|
Приёмный бункер-питатель:: 400 мм. L= 2,4 м.(на улице) ёмкостью 3 куб.м. с открывающимися крышками и нижними заслонками. Размер: 2,4м. х 1,5 м. х 2,4 м.
|
1 компл.
|
|
2
|
Наклонный транспортёр: 400 мм. L= 15 м. подачи глины от приёмного бункера-питателя на верхний перекидной транспортёр.
|
п.м.
|
|
3
|
Верхний перекидной транспортёр: 400 мм. L= 3 м. подачи глины в бункер с шнеками (Глинорыхлитель).
|
п.м.
|
|
4
|
Бункер с шнеками (Глинорыхлитель): 4,8 м. х 1,36 м. х 2,5 м. V= 3,7 куб.м.
|
1 компл.
|
|
5
|
Наклонный транспортёр: 400 мм. L= 3 м. подачи глины от глинорыхлителя в Валковую камневыделительную дробилку.
|
п.м.
|
|
6
|
Валковая камневыделительная дробилка для дробленияглины 14 т/час
|
1 компл.
|
|
7
|
Наклонный транспортёр: 400мм. L= 3 м. подачи дроблённой глины от валковой камневыделительной дробилки в пресс-гранулятор.
|
п.м.
|
|
8
|
Пресс-гранулятор для приготовления гранулированнойглины 14 т/час
|
1 компл.
|
|
9
|
Наклонный транспортёр: 400 мм. L= 4 м. подачи гранулированной глины от пресса-гранулятора в Сушильный барабан.
|
п.м.
|
|
10
|
Сушильный барабан для сушки гранулированной глины 2,2 м. х 14 м. V= 53,19 куб.м. 14т/час
|
1 компл.
|
|
11
|
Циклоны для очистки воздуха от пыли и газов.
|
1 компл
|
|
12
|
Наклонный транспортёр: 400 мм. L= 4 м. Подачи высушенной гранулированной глины от сушильного барабана в стержневой смеситель.
|
п.м.
|
|
13
|
Стержневой смеситель для приготовления пресс-порошка (шихты) 14 т/час
|
1 компл
|
|
14
|
Наклонный транспортёр: 400 мм. L= 6м. подачи пресс-порошка (шихты) от стержневого смесителя в бункер-накопитель пресс-порошка (шихты).
|
п.м.
|
|
15
|
Бункер-накопитель пресс-порошка (шихты): 5 м. х 1,5 м. х 2,3 м. V= 5 куб.м.
|
1 компл
|
|
16
|
Наклонный транспортёр: 400 мм. L= 8 м. Для подачи пресс-порошка (шихты) с бункера-накопителя в смеситель-мешалку.
|
п.м.
|
|
17
|
Смеситель-мешалка ёмкостью 0,5 куб.м.
|
2 компл.
|
|
18
|
Гиперпресс «ВОГЕАН-8» двух-стороннего прессования, давление 960 тонн (400 кг/кв.см.) Цикл= 14 секунд/8 шт. кирпича «на плашок).
|
2 компл
|
|
19
|
Укладчик-сырца: 6100 мм. х 1336 мм. х 2450 мм.
|
2 компл
|
|
20
|
Тележка обжига: 2280 мм. х 2540 мм. х 495 мм. на 4 стопы по 768 шт. кирпича каждая. Всего: 3072 шт. кирпича на тележке обжига
|
84 шт.
|
|
21
|
Обгонный путь: 77 м. 2,28 м.
|
1 компл
|
|
22
|
Туннельная сушилка: габариты: 40,64 м. х 2,45 м. х 2,2 м.(h) на 16 тележек обжига ёмкостью 49152 шт. канал сушки V = 145 куб.м.
|
1 компл.
|
|
23
|
Передаточная тележка в траншее: 2700 мм. х 2540 мм. х 400 мм.
|
1 компл.
|
|
24
|
Туннельная печь обжига: габариты:76,2 м. х 2,7 м. х2,4 м.(h), на 30 тележек обжига, общей ёмкостью:92160 шт.кирпича. Канал обжига. габариты: 76,2м. х 2,3 м. х 1,6 м.(h). V=280 куб.м.
|
2компл.
|
|
25
|
Пульт обжига
|
2 компл.
|
|
26
|
Газовые горелки с газораспределителями для обжига в туннельной печи.
|
80 компл
|
|
27
|
Передаточная тележка в траншее: 2700 мм. х 2540 мм. х 400
|
1 компл.
|
|
28
|
Укладчик-стопы по 768 шт. кирпича с тележки обжига на деревянный поддон: 5100мм. х 1336 мм. х 2450 мм.
|
1 компл.
|
|
29
|
Цепной транспортёр для отправки стопа по 768 шт. к упаковщику и далее на улицу: 30 м. х 1,2 м. х 0,3 м.
|
1 компл.
|
|
30
|
Упаковщик стопы по 768 шт.кирпича в полиэтиленовую плёнку: 1800 мм. х 1336 мм. х 2450 мм.
|
1 компл.
|
|
31
|
Здание: 84 м. х 15 м. х 4,7 м.(h) S= 1260 кв.м. из металлоконструкций и сэндвич панелей.
|
1 компл.
|
|
32
|
Бытовые помещения для персонала 16,5 м. х 6 м. х2,3 м(h) S= 99 кв.м.
|
1 компл.
|

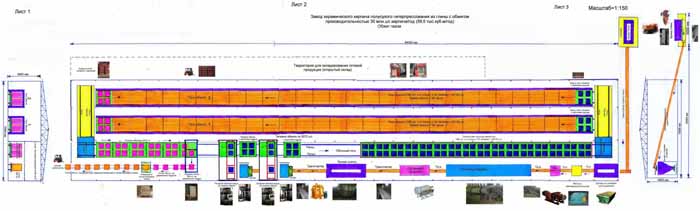

Один из вариантов схемы расположения оборудования
СПЕЦИФИКАЦИЯ № 1 (Обжиг углем)
Оборудование по изготовлению керамического кирпича из глины полусухого гиперпрессования ( 400 кг/кв.см.), производительностью: 30 млн.шт./год (58592 куб.м./год)
|
Завод производительностью: 30 млн.шт./год – это 86400 шт./сутки за 350 раб.дней/год
|
|
№
|
Наименование
|
Кол-во
|
|
|
1
|
Приёмный бункер-питатель:: 400 мм. L= 2,4 м.(на улице) ёмкостью 2 куб.м. с открывающимися крышками и нижними заслонками. Размер: 2,4м. х 1,5 м. х 2,4 м.
|
1 компл.
|
|
2
|
Наклонный транспортёр: 400 мм. L= 15м. подачи глины от приёмного бункера-питателя на верхний перекидной транспортёр.
|
п.м.
|
|
3
|
Верхний перекидной транспортёр: 400 мм. L= 3 м. подачи глины в бункер с шнеками (Глинорыхлитель).
|
п.м.
|
|
4
|
Бункер с шнеками (Глинорыхлитель): 4,8м. х 1,36 м. х 2,5 м. V= 3,7 куб.м.
|
1 компл.
|
|
5
|
Наклонный транспортёр: 400 мм. L= 3 м. подачи глины от глинорыхлителя в Валковую камневыделительную дробилку.
|
п.м.
|
|
6
|
Валковая камневыделительная дробилка для дробленияглины 14 т/час
|
1 компл.
|
|
7
|
Наклонный транспортёр: 400мм. L= 3 м. подачи дроблённой глины от валковой камневыделительной дробилки в пресс-гранулятор.
|
п.м.
|
|
8
|
Пресс-гранулятор для приготовления гранулированнойглины 14 т/час
|
1 компл.
|
|
9
|
Наклонный транспортёр: 400 мм. L= 4 м. подачи гранулированной глины с пресса-гранулятора в Сушильный барабан.
|
п.м.
|
|
10
|
Сушильный барабан для сушки гранулированной глины 2,2 м. х 14 м. V= 53,19 куб.м. 14 т/час
|
1 компл.
|
|
11
|
Циклоны для очистки воздуха от пыли и пыли.
|
1 компл
|
|
12
|
Наклонный транспортёр: 400 мм. L= 4 м. Подачи высушеной гранулированной глины от сушильного барабана в стержневой смеситель.
|
п.м.
|
|
13
|
Стержневой смеситель для приготовления пресс-порошка (шихты) 14 т/час
|
1 компл
|
|
14
|
Наклонный транспортёр: 400 мм. L= 6м. подачи пресс-порошка (шихты) от стержневого смесителя в бункер-накопитель пресс-порошка (шихты).
|
п.м.
|
|
15
|
Бункер-накопитель пресс-порошка (шихты): 5 м. х 1,5 м. х 2,3 м. V= 5 куб.м.
|
1 компл
|
|
16
|
Наклонный транспортёр: 400 мм. L= 8 м. Для подачи пресс-порошка (шихты) с бункера-накопителя в смеситель-мешалку.
|
п.м.
|
|
17
|
Смеситель-мешалка ёмкостью 0,5 куб.м.
|
2 компл.
|
|
18
|
Гиперпресс «ВОГЕАН-8» двух-стороннего прессования, давление 960 тонн (400 кг/кв.см.) Цикл= 14 секунд/8 шт. кирпича «на плашок).
|
2 компл
|
|
19
|
Укладчик-сырца
|
2 компл
|
|
20
|
Тележка обжига: 2280 мм. х 2540 мм. х 495 мм. на 4 стопы по 768 шт. кирпича каждая. Всего: 3072 шт. кирпича на тележке обжига
|
84 шт.
|
|
21
|
Обгонный путь: 77 м. х 2,28 м.
|
1 компл
|
|
22
|
Туннельная сушилка: габариты: 40,64 м. х 2,45 м. х 2,2 м.(h) на 16 тележках обжига ёмкостью 49152 шт. канал сушки V = 145 куб.м.
|
1 компл.
|
|
23
|
Передаточная тележка в траншее: 2700 мм. х 2540 мм. х 400 мм.
|
1 компл.
|
|
24
|
Туннельная печь обжига: габариты:76,2 м. х 2,7 м. х2,4 м.(h), на 30 тележек обжига, общей ёмкостью: 92160 шт.кирпича. Канал обжига. габариты: 76,2м. х 2,3 м. х 1,6 м.(h). V= 280 куб.м.
|
2компл.
|
|
25
|
Пульт обжига
|
2 компл.
|
|
24
|
Приёмный бункер-питатель: V= 2 куб.м. 400 мм. L= 2,4 м. угля в приямке (на улице, с нижними заслонками и закрывающейся верхней крышкой.
|
1 компл.
|
|
25
|
Наклонный транспортёр: 400 мм. L=12 м. для подачи угля от приёмного бункера-питателя в молотковую дробилку.
|
п.м.
|
|
26
|
Молотковая дробилка для измельченияугля 1,4 т/час
|
1 компл.
|
|
27
|
Наклонный транспортёр: 400 мм. L= 4 м. для подачи измельчённого угля в шаровую мельницу.
|
п.м.
|
|
28
|
Шаровая мельница для приготовления пылевидного улля. 1,4 т/час
|
1 компл.
|
|
29
|
Установка для обжига углём с пневмоподачей, пневмоконтуром и инжекторами.
|
16 компл.
|
|
30
|
Передаточная тележка в траншее: 2700 мм. х 2540 мм. х 400 мм.
|
1 комплл.
|
|
31
|
Укладчик-стопы по 768 шт. кирпича с тележки обжига на деревянный поддон: 5100мм. х 1336 мм. х 2450 мм.
|
1 компл.
|
|
32
|
Цепной транспортёр для отправки стопа по 768 шт. к упаковщику и далее на улицу: 30 м. х 1,2 м. х 0,3 м.
|
1 компл.
|
|
33
|
Упаковщик стопы по 768 шт.кирпича в полиэтиленовую плёнку: 1800 мм. х 1336 мм. х 2450 мм.
|
1 компл.
|
|
34
|
Здание: 84 м. х 15 м. х 4,7 м.(h) S= 1260 кв.м. + 5 м. х 3,75 м. х 4,7 м.(h) S=19 кв/м. ВСЕГО: S= 1279 кв.м. из металлокунструкций и сэндвич панелей.
|
1 компл.
|
|
35
|
Бытовые помещения для персонала 16,5 м. х 6 м. х 2,3 м.(h) S= 99 кв.м.
|
1 компл.
|

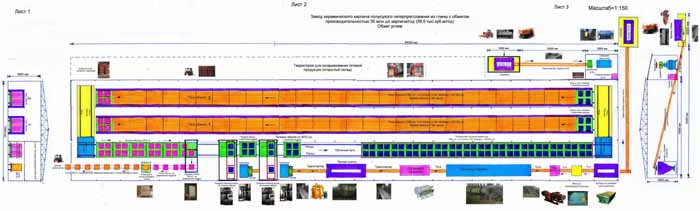

Один из вариантов схемы расположения оборудования
1. Завод производительностью 30 млн.шт. керамического кирпича/год (с обжигом)
При работе завода в 3 смены = 24 часа
Производственная площадь здания (теплое): S=1279 кв.м.
Производительность одинарного кирпича: 3600 шт.кирпича/час или 28800 шт.кирпича/смена или 86400 шт.кирпича/сутки (168,76 куб.м./сутки)
Производительность полуторного кирпича: 2660 шт.кирпича/час или 21267 шт.кирпича/смена или 63800 шт.кирпича/сутки (168,76 куб.м./сутки)
Печь обжига: туннельная (канал обжига 76,2 м х 2,4 х 2,7 м , V=280 куб.м. ----- 2 печи обжига
Установочная мощность: 400 кВт.
Рабочая мощность: 300 кВт.
Персонал (обжиг газом): (7 чел. х 1 смена) х 3 смены = 21 чел./сутки
Персонал (обжиг углем): (8 чел. х 1 смена) х 3 смены = 24 чел./сутки
1. Оператор гиперпресса и укладчика сырца на тележку обжига – 2 чел.
2. Оператор на обгонном пути и доставки тележки обжига с сырцом в печь – 1 чел.
3. Оператор доставки тележки обжига с обожженным кирпичом на обгонный путь, съемника и упаковщика – 1 чел.
4. Оператор на подачи и переработки глины – 1 чел.
5. Оператор пульта обжига в печи – 1 чел.
6. Рабочий на холодном складе (отгрузка продукции) – 1 чел.
7. Оператор подачи и переработки угля – 1 чел.
