ГИДРАВЛИЧЕСКИЙ ВИБРОФОРМОВОЧНЫЙ КОМПЛЕКС
«ВОГЕАН-32»
Все оборудование установлено в здании, предоставленном заказчиком
Россия,
Ростовская область,
г. Каменск-Шахтинский
СОДЕРЖАНИЕ
1. Бункер на улице
2. Наклонный транспортер
3. Емкость цемента (силос)
4. Верхний транспортер
5. Бункера накопители
6. Нижний транспортер
7. Бункер цемента
8. Бетоносмеситель
9. Транспортер готовой смеси
10. Вибропресс
11. Узел-автомат доставки поддонов в пропарочную камеру
12. Пропарочная камера
13. Поддоны
14. Узел-автомат доставки поддона из пропарочной камеры к укладчику
15. Укладчик-автомат
16. Линия колес выхода стопы изделий из цеха на улицу
17. Возвратный ярус
18. парогенератор
1. Бункер на улице
Бункер расположен в приямке и предназначен для приема инертных материалов (песок, гравий, шлак, керамзит и т.д.) с автотранспортом. Оборудован нижней заслонкой.
2. Наклонный транспортер
Наклонный транспортер предназначен для транспортировки (подачи) инертных материалов с бункера на верхний транспортер.
3. Емкость цемента (силос)

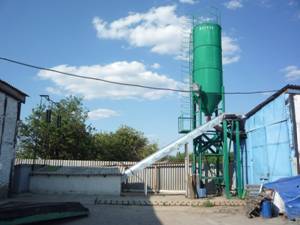

Силос цемента предназначен для приема цемента с цементовоза при помощи пневмоподачи и дальнейшей передачи цемента в бункер цемента над бетоносмесителем.
4. Верхний транспортер
Верхний транспортер расположен над бункерами и предназначен для приема инертных материалов с наклонного транспортера и заполнения отсеков бункеров при помощи сбрасывателей, которые установлены на раме транспортера на каждом отсеке бункеров.
5. Бункера накопители
Бункера накопители расположены в здании, состоят из двух бункеров, которые разделены на 11 отсеков каждый. Предназначены для приема суточного запаса инертных материалов. Имеет нижние заслонки. Имеет верхний трап с поручнем для обслуживания.
6. Нижний транспортер
Нижние транспортеры 2 шт. расположены под устьем бункеров – накопителей. Предназначены для подачи инертных материалов из бункеров накопителей в бетоносмеситель.
7. Бункер цемента
Бункер цемента расположен над бетоносмесителем и предназначен для подачи цемента в бетоносмеситель. Имеет две заслонки: верхнюю и нижнею, которые открываются гидроцилиндрами. Имеет маслостанцию с гидрораспределителем.
8. Бетоносмеситель
Бетоносмеситель предназначен для приготовления готовой смеси путем смешивания инертных материалов, цемента и воды. При любых работах в нутрии бетоносмесителя обязательно электроразъем кабеля должен быть разъединен (цепь разорвана), чтобы избежать случайного включения.
9. Транспортер готовой смеси
Транспортер готовой смеси, предназначен для подачи готовой смеси из бетоносмесителя в бункер станка. Расположен между двумя нижними транспортерами.
10. Вибропресс
Гидравлический виброформовочный пресс «ВОГЕАН-32» предназначен для изготовления изделий, следующих размеров:
Кирпича - 250х120х65 мм - в количестве 32 штуки за цикл
Кирпича - 250х120х88 мм - в количестве 32 штуки за цикл
Блок – 390х190х188 мм – в количестве 12,5 штук за цикл
Тротуарной плитки «Брусчатка»: 200х100х70 мм - в количестве 45 штук за цикл.
Тротуарный бордюр (поребрик): 500х80х200 мм – в количестве 24 шт. за цикл
Бордюрного камня: 1000х150х300 мм – в количестве 3 шт. цикл.
Вибропресс расположен в приямке и имеет смотровую яму для обслуживания станка.
11. Узел-автомат доставки поддонов в пропарочную камеру (Подъемник)
Узел-автомат состоит из рамы-паза в котором происходит подъем вверх и вниз рамки на которой установлены линии колес для перемещения поддона с изделиями от станка при помощи каретки 2. Толкатель перемещает поддон с изделиями в пропарочную камеру штоком гидроцилиндра.
12. Пропарочная камера

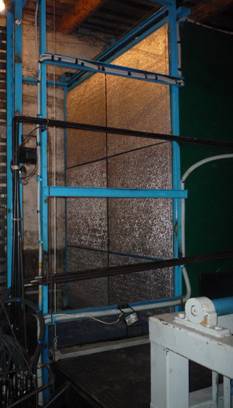

Пропарочная камера состоит из 2-х секций по 3 отсека в каждой секции. В каждом отсеке установлены яруса с подшипниками - линии колес по которым передвигаются поддон с изделиями. На каждом отсеке устанавливается легкосъемные ворота. Внизу каждого отсека установлены трубы с отверстиями по которым выходит пар для пропаривания изделий.
13. Поддоны
Поддоны металлические 4 мм с обрамлением из уголка 25х25х3 мм. или решетчатые поддоны из уголка 20х20х3 мм. Предназначены для приема изделий от станка в пропарочную камеру, пропарки и доставки изделий из пропарочной камеры к укладчику.
14. Узел-автомат доставки поддона из пропарочной камеры к укладчику
Узел-автомат состоит из рамы – паза в котором происходит подъем вверх – вниз рамки на которой установлены линии колес для перемещения поддона с изделиями из пропарочной камеры к укладчику и передвижения пустого поддона на возвратный ярус, при помощи каретки 3.
Примечание: узел-автомат доставки поддона в пропарочную камеру и узел-автомат доставки поддона из пропарочной камеры работают вверх или вниз синхронно при помощи элекролебедки, тросов и системы блочков, установлены на пропарочной камере (сверху).
15. Укладчик-автомат
Укладчик предназначен для съема изделий с поддона и укладки изделий на деревянный поддон в стопу.
Укладчик состоит из: каретки 4, которая перемещается от поворотного круга на узел-автомат доставки из пропарочной камеры; сжимателя, который сжимает и разжимает изделия; каретки 5, которая перемещает изделия вверх или вниз; поворотного круга на 90 градусов, на котором установлен металлический поддон, на который установлен деревянный поддон, на которые укладываются изделия в стопу.
16. Линия колес выхода стопы изделий из цеха на улицу
По линии колес стопа изделий на деревянном поддоне перемещается от укладчика на улицу, где при помощи автокара укладывается.
17. Возвратный ярус
Возвратный ярус предназначен для перемещения пустого поддона от укладчика к станку.
18. парогенератор
Парогенератор предназначен для пропаривания изделий – паром.
